Bueno como todos los años lo bueno se hace esperar… y este año adelantándose a Hallowen Graphisoft nos ha traído la versión en español de nuestro querido Archicad.
Ahora es el momento de instalar y empezar a probar esos pilares paramétricos y esos huecos que tantas ganas tengo de testear.
La página de descargas en español de Archicad es esta:
https://www.graphisoft.es/downloads/
A ver como se porta esta nueva versión… ya os contaré.
Desde hace unos meses administro el grupo de Facebook «Revit España» donde los usuarios de Revit en lengua castellana intercambiamos conocimientos.
https://www.facebook.com/groups/revitspanish/
En estos últimos días hemos colgado una encuesta sobre los plugins que más usamos con Revit y estos han los 5 sido los más votados:
1 -IFC for Revit – exportador de código abierto de IFC para Revit.
Cómo no… IFC es la piedra de Rosetta de la metodología BIM, el lenguaje que nos permite comunicarnos de manera univoca entre los distintos software… Tiene el honor de ser el addin más utilizado. De todos es sabidos que la configuración por defecto de Revit para exportar-importar IFC no es su mejor característica. IFC for Revit nos permite mejorar la exportación de nuestros modelos permitiendo ajustar y personalizar gran cantidad de parámetros… indispensable! El primer plugin a instalar con Revit.
https://sourceforge.net/projects/ifcexporter/
2- Archicad Connection para Revit
El segundo plugin más votado es un plugin para la interconexion de Revit y Archicad, dos viejos conocidos del mundo del BIM no siempre bien avenidos. Este plugin mejora la conexión entre ambos programas para conseguir una comunicación más fluida.
https://www.graphisoft.es/downloads/interoperability.html
3- COINS Auto Section Box
Este quizá es el plugin que más utilizo en mi día a día… sin el no podría vivir :) Autosection crea una caja de sección sobre los elementos seleccionados y nos abre una ventana «side by side» con la vista en la que estemos trabajando con un margen sobre el «boundingbox» de estos elementos… Indispensable para realizar instalaciones. Aunque Revit añadio una herramienta similar… yo me quedo con el original.
4- Revit to Lumion.
El exportar de Lumion es una de esas herramientas que nos hace la vida más fácil a todos… exportar tu modelo de Revit a Lumion en un click y que podemos importarlo sin problemas en Lumion en cuestión de segundos es maravilloso… pero desde las ultima versión de Lumion no solo podemos exportar… tambien podemos ver en tiempo real nuestro proyecto en Lumion testeando los cambios en tiempo real. He de reconocer que Lumion es un herramienta increible y una de mis habituales. Poder chequear la instalaciones en un «plis» moviéndote de manera superfluida por el modelo… no tiene precio. Bueno sip, la licencia de Lumion, claro está.
5- Quick Select
De mis tiempos de «Archicatero» a tiempo completo una de las herramientas que más echaba de menos en Revit es «buscar y seleccionar». Este plugin hace algo similar… nos permite realizar busquedas con una criterios dados (tipos, parametros… ) bien sobre todo el modelo o bien sobre una parte del modelo previamente seleccionada… sin duda un gran «timesaver»
https://apps.autodesk.com/RVT/quickselect
¿Conoces algún addin «imprescindible»? Cuéntanoslo!
A la hora de compartir proyectos realizados con BIM es conveniente dividir nuestro «publico objetivo» en dos grandes grupos: personas con conocimientos técnicos y personas sin conocimientos técnicos… (realizar taxonomías con todo es una manía mía) Si le mandas a una persona sin conocimientos técnicos un plano en formato CAD, es muy probable que te llame inmediatamente preguntando que qué es eso que le has mandado… archivos dwg, dwf…
[fusion_builder_container hundred_percent=»yes» overflow=»visible»][fusion_builder_row][fusion_builder_column type=»1_1″ background_position=»left top» background_color=»» border_size=»» border_color=»» border_style=»solid» spacing=»yes» background_image=»» background_repeat=»no-repeat» padding=»» margin_top=»0px» margin_bottom=»0px» class=»» id=»» animation_type=»» animation_speed=»0.3″ animation_direction=»left» hide_on_mobile=»no» center_content=»no» min_height=»none»][embedyt] http://www.youtube.com/watch?v=f6zo-ZUEBr8&width=500&height=312[/embedyt]
La pregunta que «nunca» me han hecho… ¿pero entonces cual es mejor?
Cada vez que hablo con algún compañero o cliente siempre surge la pregunta:
-Tu que has usado Allplan, Archicad y Revit…¿cual crees que es mejor?
La respuesta es muy sencilla, la mejor «herramienta» es aquella que mejor sabes usar.
Dicho esto si es verdad que hay muchos aspectos que si se pueden medir de manera más o menos objetiva: Rendimiento, herramientas, horizontalidad o verticalidad de un programa…
Vayamos por partes:
Instalación.
Os traigo otra de las conferencias que pudimos ver en el II Congreso Internacional BIM Málaga. La conferencia de Fernando me pareció super interesante. Muy sensato en todos los planteamientos… vamos BIM en la vida real. Hemos recibido muchas felicitaciones de los compañeros que asistieron al evento y casi todos nos han señalado la mesura de las palabras de Fernando. No os la perdáis.
[fusion_builder_container hundred_percent=»yes» overflow=»visible»][fusion_builder_row][fusion_builder_column type=»1_1″ background_position=»left top» background_color=»» border_size=»» border_color=»» border_style=»solid» spacing=»yes» background_image=»» background_repeat=»no-repeat» padding=»» margin_top=»0px» margin_bottom=»0px» class=»» id=»» animation_type=»» animation_speed=»0.3″ animation_direction=»left» hide_on_mobile=»no» center_content=»no» min_height=»none»]https://www.youtube.com/watch?v=dt9ae0xHNZg
Un saludo, José.[/fusion_builder_column][/fusion_builder_row][/fusion_builder_container]
Cerca del comienzo de las clases en el máster BIM Manager en Animum una de las preguntas que más me hacen los interesados en el curso es si la metodología BIM sirve para proyectos «pequeños»… entienden que para proyectos grandes es muy útil pero que en los proyectos del día a día no le terminan de ver la utilidad.
En el estudio hace ya más de 10 años que en empezamos nuestra andadura BIM, y hemos pasado por distintas plataformas (Allplan, Archicad y Revit) y sin duda BIM sirve para todo. En el estudio hemos hecho desde centros comerciales, museos, viviendas… hasta proyectos pequeñitos de rehabilitación y desde que empezamos a utilizar BIM nunca hemos realizado ningún proyecto con CAD 2D…

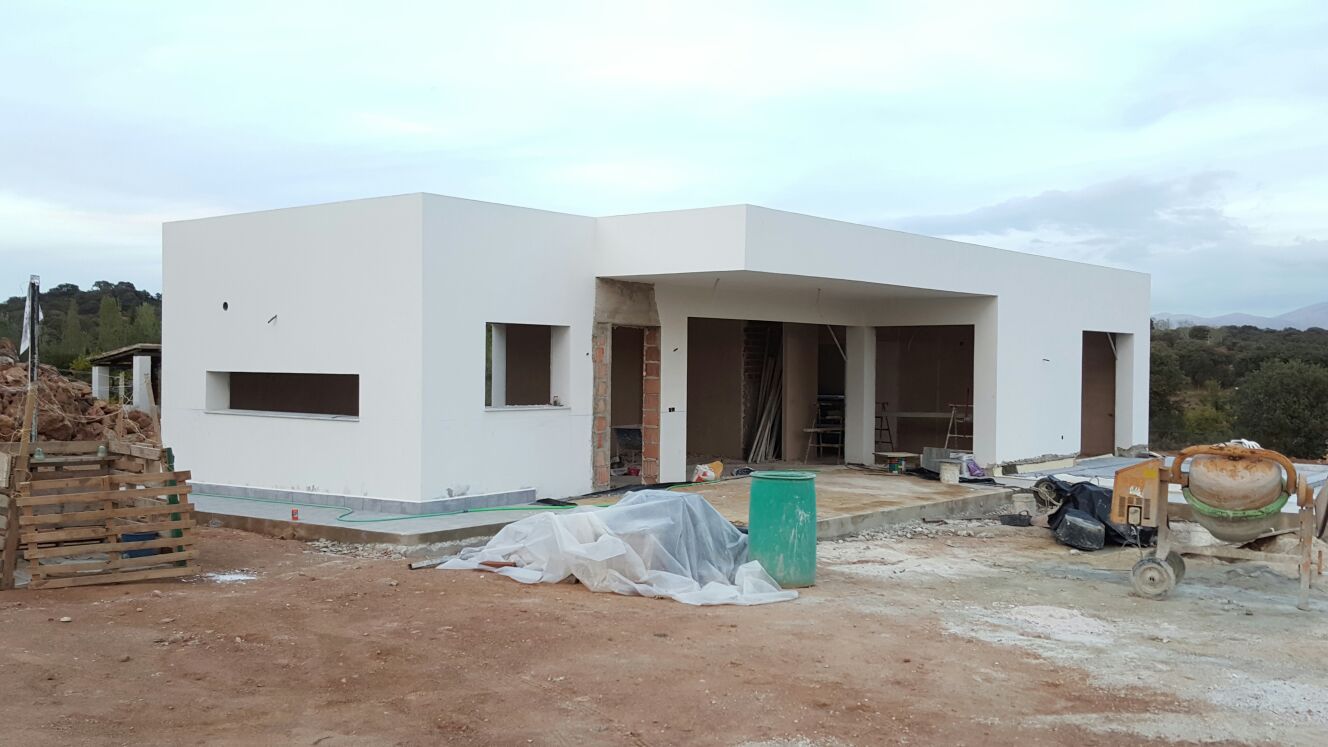

Esta tarde el aparejador que trabaja con nosotros (muchos años de compartir luchas en las obras) nos ha mandado fotos de la visita de obra. Como se puede observar en pocos meses un proyecto que era una infografía se ha convertido en una realidad y como se puede apreciar en las fotos la fidelidad del modelo habla por si sola.
Nuestro cliente pudo ver la obra tal como iba a quedar en el momento adecuado (en fase de diseño de proyecto). Durante el proyecto de ejecución se calculó la estructura con Tricalc y mediante IFC se devolvió el modelo para comprobar que todo cuadraba y los pequeños cambios que siempre surgen en el cálculo… Las mediciones se realizaron sobre el modelo BIM…
Interesante seminario de la comunicación de los productos de Arktec con Archicad…
#BIM #Archicad
Entre las cosas que más me gustan de Revit se encuentran las «Regiones de plano»… Al principio puede parecer que no es nada del otro mundo pero os aseguro que en la vida real es una de las herramientas que más uso.

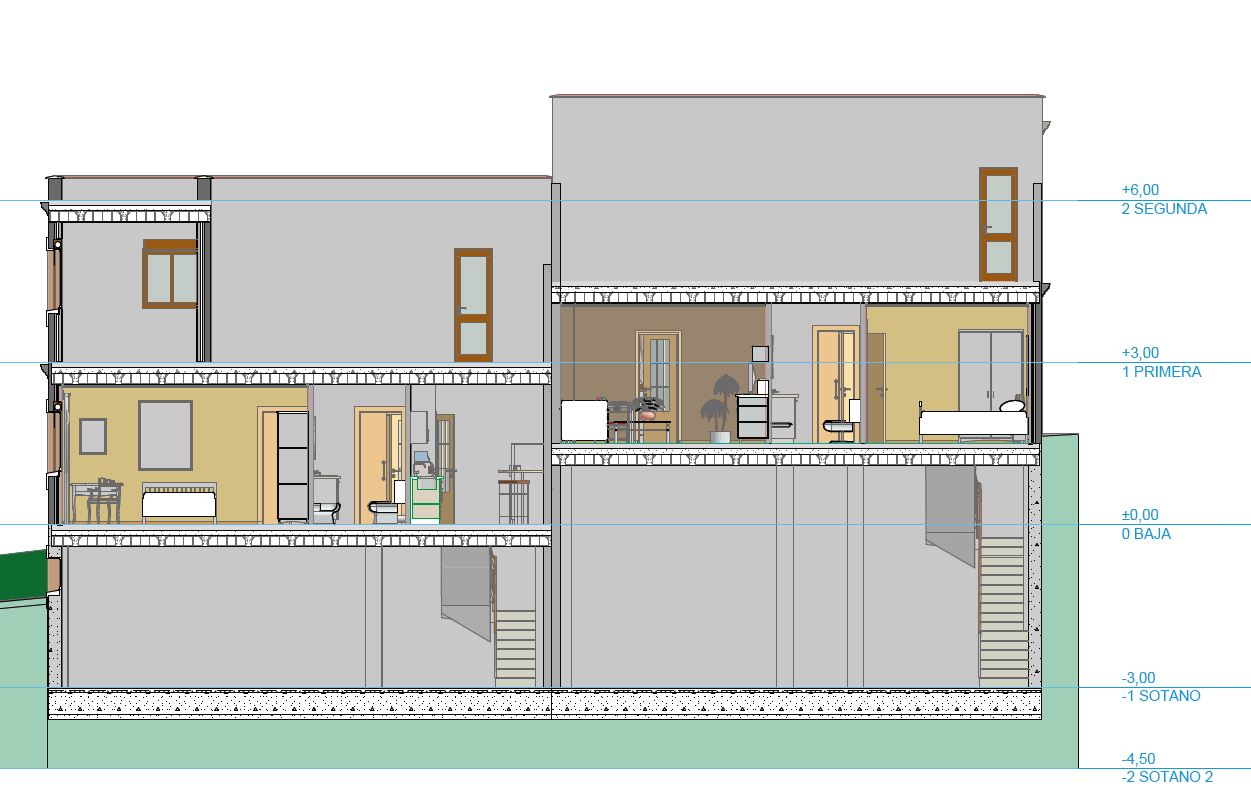

En el mundo ideal todas las parcelas de nuestros proyectos son perfectamente horizontales… inmaculadas diría yo. La verdad es que en unos 12 años de experiencia en el mundo de la arquitectura nunca me he encontrado ninguna de estas :( Todos los solares son «ferpectamente» irregulares… Como ejemplo os pongo una pequeña captura de uno de los proyectos que estamos terminando en el estudio: un pequeño plurifamiliar en la provincia de Málaga.
En el mail he recibido varios correos de usuarios (si soy algo así como el soporte técnico gratuito de Graphisoft) que se sienten «frustados» con los resultados que obtienen con Cinerender a la vez algunos me comentan que ven imágenes realizadas con Cinerender de calidad aceptable… Para los que no lo sepáis Cinerender es una versión reducida del motor de c4d (de hecho es un versión reducidad de cinema 4d) Es la versión 14 de Cinema 4d. El motor de cinema, advanced render, esta bien no es el mejor del mercado pero puede obtener resultados bastante «apañaos». Cuando estuve haciendo pruebas con el motor de cinerender hace unos meses detecte una pequeña cosilla que me llamo la atención… En ningún momento parece que los muchachos de Graphisoft hayan tenido en cuenta el santo grial de los renders…
el «lineal workflow»
No pienso daros la vara explicando los que es el lineal workflow, pero a grandes rasgos pensar que hay que equilibrar la respuesta del monitor con las texturas-iluminación que ponemos en nuestro render… dicho así parece muy sencillo pero es una gran faena y bastante difícil de conseguir. En mi caso por ejemplo tengo un monitor Eizo que calibre en su día con un «colormunki» por lo que lo que veo en pantalla suele acercarse a lo que mi plotter con su perfil de color me da… al menos lo intento.
Programas como 3ds Max te pregunta si quieres trabajar con linear workflow activado y así no tiene que preocuparte por ello.
¿Pero que pasa con Archicad y Cinerender? Por lo que yo he podido investigar parece que no lo han tenido en cuenta.
Vamos a ver un ejemplo y dos soluciones para arreglarlo:
Tengo mi casita terminada y hago un render para ver como queda (renderizador físico y todas las cositas de siempre)
Jo, el fondo parece una gruta de bandidos…
Lo más sensato parece subir el tiempo de exposición…
Algo mejor pero aún así parece el interior sigue muy oscuro… más madera, vamos más exposición:
Leñe… se quemó, en los niveles blancos ya hemos empezado a perder información…
Normalmente la gente que me consulta suele operar de esta forma con la consiguiente desesperación.
Dos soluciones: corrección de color o modificar el gamma de la iluminación.
La primera solución es la que yo solía usar en Cinema… pero requiere modificar todas las texturas así que aunque para mí es la más correcta ni la explico..
Segunda solución modificar el gamma en la iluminación a 2,2 (número mágico para todos los que trabajamos con windows)
En «Iluminación Global» «General» «gamma» cambiamos de 1 a 2,2 el valor…
Ahora si se puede ver el interior de la vivienda y tenemos una vista más cercana a la que obtendríamos con la visión real.
Aquí podéis ver la diferencia entre la misma vista con dos diferentes gamma:
Bueno pues aquí termina el mini tips de hoy… ya sabéis el gamma gana.
