Uno de los plugins que echábamos en falta este 2019 era «Las Extensions»… (nombre cariñoso con el que conocemos con el que lo denominamos más de uno…» Pues nada ya ha vuelto este año y parece que vitaminado… Ahora solo hace falta que siga siendo gratuito :) http://blogs.autodesk.com/revit/2019/02/04/naviate-rebar-extension-available/
El 28 de diciembre, día muy prolífico para la publicación de leyes en España, se redactó el Real Decreto para la creación de la comisión para la incorporación del BIM. El día 2 se publicó en el BOE por lo que ya tiene eficacia jurídica…. merece una re lectura porque visto el día 28 de diciembre a mi me queda meridianamente claro que fue-es un broma, una coña navideña vamos… («no aumento del gasto público= 0 €) https://boe.es/buscar/doc.php?id=BOE-A-2019-1368
Como propósito de año nuevo, aparte de ir al gimnasio, adelgazar y esas cosas… he prometido escribir más post! Así que atentos que prometo volver con mucha fuerza este año.
Entre las principales líneas de trabajo de la buildingSmart podemos encontrar IFC, BCF, MVD, IDM, y los diccionarios.
IFC comienza a ser conocido por el público en general… “El dxf de BIM”, “El formato de OpenBIM… El uso de IFC parece que lento, pero firme, empieza a despegar y las casas comerciales empiezan a implementarlo a través de sus distintos softwares: Cype dentro de toda su suite, Imventa dentro Tekton a través de un módulo especifico… IFC ya está aquí.
Si IFC ya comienza a ser conocido, tenemos un hermano menos conocido el BCF: BIM Collaboration Format.
El “archivo” de colaboración…
Vamos a poner un ejemplo de un flujo que se puede dar fácilmente trabajando con la metodología:
-Un colaborador, pongamos Pepe el arquitecto, está desarrollando la parte de arquitectura de un proyecto con su programa favorito, este caso Archicad. En otro lugar del mundo, su colaborador para las instalaciones, Aurelio, está desarrollando modelando las instalaciones con Revit MEP… y el colaborador del colaborador, Pablo, está calculando la climatización con Tekton 3d Juanito, Project Manager de la promotora e integrante del equipo de desarrollo dentro de esta colaboración mediante IPD, es el encargado de revisar las colisiones entre las distintas disciplinas Hasta aquí podríamos estar dentro de un esquema de trabajo bastante probable.
Cuando se comenzó la colaboración, en el BEP, se propuso el intercambio de los modelos mediante IFC con sus correspondientes MVD… y se propuso igualmente una matriz de colisiones a comprobar en Navisworks.
En un primer sprint (achuchones los he llamado yo siempre… qué si, qué también se han decidido a realizar el proyecto mediante un método ágil) se intercambian los modelos en formato IFC… cada uno tiene los modelos de la otras disciplinas.
Ring, ring… (en realidad es el sonidito de una notificación de Slack) Juanito ha realizado el chequeo de colisiones y hay colisiones a “cascoporro”…
¿Cómo lo hacemos? ¿Te mando un listado con todas las colisiones? O te hago un “switchback” a Revit…
En ese momento, podemos ir enviando los modelos completos en formato IFC… lo cual no es especialmente operativo o podemos utilizar el formato BCF como archivo comunicación de cambios.
Aquí tenemos dos opciones (en realidad hay una buena y muchas malas), Opción A, podemos utilizar archivos BCF donde ir comunicando estos cambios u Opción B utilizar algún servicio que permita llevar el control de estos asuntos… Con asuntos nos podemos referir a cualquier cambio, modificación, colisión. Por ejemplo un magnifico servicio que funciona de maravilla es BIMCollab.
Lo bueno de BCF es que al ser un estándar vamos a poder encontrar soporte en muchos programas, en algunos de manera nativa como puede ser en Archicad donde podemos realizar los BCF desde el propio programa o mediante plugin como es el caso de Revit (BCFier, Bimcollab…)
En los próximos post veremos cómo funcionan ambas opciones… (y volverán Pepe, Juanito y demás)
Desde este verano venimos desarrollando junto a nuestro colega Lorenzo Diaz una aplicación generadora de códigos QR basados directamente en el BIM. La finalidad del proyecto es poder concentrar todos los datos en una fuente unica de conocimiento (SSOT en ingles) En este primer paso la aplicación va generando códigos QR que van vinculados directamente a los elementos modelados en Revit. Cada vez que un elemento tiene definido su codigo QR se genera una vista de diseño unica asociada con su propio codigo QR, codigo que adjuntado por el suministrador posibilita la recepción de cada material de contrucción a la llegada en obra. Leer un codigo QR es algo sumamente sencillo desde cualquier dispositivo (movil, escaner…) esta recepción genera una llamada para vincularse en el modelo de Revit y poder precisar en que momento se ha recepcionado dicho material… Este primera publicación es el comienzo de un proyecto que queremos desarrollar de mayor amplitud y del cual os iremos adjuntando información por este canal.
En este enlace puedes descargarte el journal: https://www.buildingsmart.es/journal-sjbim/historial/
Un saludo, José Gémez.
El Ministerio de Fomento ha publicado el Plan de Innovación para el Transporte y las Infraestructuras, un documento de 200 páginas que propone como han de ser las infraestructuras y los transportes en los próximos años y como estos elementos han de aprovechar las tecnologías de las que disponemos hoy en día ya. Es curioso ver como el uso de BIM es uno de ejes que vertebra dicho plan como herramienta para crear los modelos «inteligentes» de las distintas plataformas (estaciones, puertos…)
Si duda la metodología BIM, tiene hoy en día un gran respaldo a través del Ministerio de Fomento, encabezado por el Ministro Iñigo de la Serna y por parte de Ineco, la consultora de ingeniería Civil pública..
Mas info en Plan de Innovación
Ya esta disponible el primer informe del Observatorio de Licitaciones BIM de esbim.es
En esbim puedes descargarte el informe, con bastantes datos interesantes… Por ejemplo, casi el 50% de las licitaciones con BIM se han producido en Cataluña… o que en la mayoria de las licitaciones aún o se están especificando usos del bim o niveles de desarrollo…
Casi 70 millones de euros se han licitado valorando el uso del BIM… BIM ya es una realidad en las licitaciones.
Esta semana en el máster de BIM Manager de #animum3d hemos comenzado con la herramienta «Muro»… dentro de esta categoría tenemos la familia «Muro Cortina», con esta herramienta podremos realizar no solamente los «Muros Cortina» como indica su nombre si que también nos permite realizar «sistemas» de distintos elementos: cada panel de un muro cortina puede a su vez ser distintos elementos lo que en la práctica nos permite realizar agrupamientos de elementos…

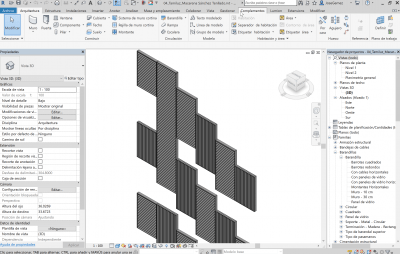

En el máster procuramos siempre una visión práctica y utilizable de las herramientas así que una de las practicas que hemos propuesto es realizar un cerramiento de una caja de escalera con paneles Tamiluz
Este es el resultado de las practicas de los alumnos:
Siguiendo con los primeros ejercicios hemos realizado la «georeferenciación» de un proyecto, utilidad que nos va a servir en el día a día de un estudio de arquitectura…
La visión del máster de BIM Manager de Animum es tener siempre contenido real para preparar a los alumnos a enfrentarse a los retos que nos impone el trabajo en cualquier estudio de arquitectura o ingeniería…
Desde hace unos meses administro el grupo de Facebook «Revit España» donde los usuarios de Revit en lengua castellana intercambiamos conocimientos.
https://www.facebook.com/groups/revitspanish/
En estos últimos días hemos colgado una encuesta sobre los plugins que más usamos con Revit y estos han los 5 sido los más votados:
1 -IFC for Revit – exportador de código abierto de IFC para Revit.
Cómo no… IFC es la piedra de Rosetta de la metodología BIM, el lenguaje que nos permite comunicarnos de manera univoca entre los distintos software… Tiene el honor de ser el addin más utilizado. De todos es sabidos que la configuración por defecto de Revit para exportar-importar IFC no es su mejor característica. IFC for Revit nos permite mejorar la exportación de nuestros modelos permitiendo ajustar y personalizar gran cantidad de parámetros… indispensable! El primer plugin a instalar con Revit.
https://sourceforge.net/projects/ifcexporter/
2- Archicad Connection para Revit
El segundo plugin más votado es un plugin para la interconexion de Revit y Archicad, dos viejos conocidos del mundo del BIM no siempre bien avenidos. Este plugin mejora la conexión entre ambos programas para conseguir una comunicación más fluida.
https://www.graphisoft.es/downloads/interoperability.html
3- COINS Auto Section Box
Este quizá es el plugin que más utilizo en mi día a día… sin el no podría vivir :) Autosection crea una caja de sección sobre los elementos seleccionados y nos abre una ventana «side by side» con la vista en la que estemos trabajando con un margen sobre el «boundingbox» de estos elementos… Indispensable para realizar instalaciones. Aunque Revit añadio una herramienta similar… yo me quedo con el original.
4- Revit to Lumion.
El exportar de Lumion es una de esas herramientas que nos hace la vida más fácil a todos… exportar tu modelo de Revit a Lumion en un click y que podemos importarlo sin problemas en Lumion en cuestión de segundos es maravilloso… pero desde las ultima versión de Lumion no solo podemos exportar… tambien podemos ver en tiempo real nuestro proyecto en Lumion testeando los cambios en tiempo real. He de reconocer que Lumion es un herramienta increible y una de mis habituales. Poder chequear la instalaciones en un «plis» moviéndote de manera superfluida por el modelo… no tiene precio. Bueno sip, la licencia de Lumion, claro está.
5- Quick Select
De mis tiempos de «Archicatero» a tiempo completo una de las herramientas que más echaba de menos en Revit es «buscar y seleccionar». Este plugin hace algo similar… nos permite realizar busquedas con una criterios dados (tipos, parametros… ) bien sobre todo el modelo o bien sobre una parte del modelo previamente seleccionada… sin duda un gran «timesaver»
https://apps.autodesk.com/RVT/quickselect
¿Conoces algún addin «imprescindible»? Cuéntanoslo!
Os traigo una pequeña muestra del trabajo de los alumnos del máster de BIM Manager en Animum3d donde soy coordinador. Esta realizado con Revit (modelado) y la animación en Lumion… lo más interesante esta en el modelo (que no se puede ver aquí): tablas de planificación, familias paramétricas, clash detection con Navisworks, automatización de tareas con DynamoBIM… Un proyecto completo con metodología BIM…
